DSC应用于聚合物共混物不相容性的早期检测

相分离在聚合物共混物中的重要性

相分离是指聚合物共混物分离成两个或多个具有不同化学或物理性质的共存相。这种分离通常会导致力学性能下降，例如共混物的冲击强度和韧性降低，并可能成为关键的失效机制，在工程应用中尤为突出。其影响范围从可见的表面缺陷直至材料在使用条件下失效。

两种聚合物的相容性决定了它们的混溶性：相容共混物呈现均一相，性能均匀；而不相容体系则易于分离，形成独立区域。这种相分离既可以发生在宏观尺度，也可以发生在纳米尺度，后者通常只有借助专门的分析方法才能观测到。

热力学混溶性由吉布斯混合能描述：

ΔG_mix =ΔH_mix–TΔS_mix，对于自发混合过程，混合吉布斯自由能（ΔG_mix）必须为负值。在聚合物混合物中，由于分子链较长，温熵项（TΔS_mix）通常较小，因此混合焓（ΔH_mix）成为决定性因素。

弗洛里赫金斯参数χ可对上述相互作用进行定量描述，并可用于预测相稳定性。χ＜0.5表明体系具有相容性，而更高的数值则易引发相分离。可通过实验确定发生相分离的临界温度，该温度对于界定加工温度与应用领域至关重要。各相的能级为评估混溶性提供了相关理论框架，已在实际中用于描述和模拟相分离行为。

DSC：实验室应用中的关键分析方法

差示扫描量热法（DSC）作为热分析领域的核心技术，是实验室开展材料表征、工艺优化及质量控制的关键分析方法，尤其在聚合物及聚合物共混物的研究与应用中，发挥着不可替代的作用。DSC的核心原理是在程序控温条件下，通过监测样品与参比物之间的热流差，实现对材料热性能及微观结构的精准表征，是实验室热分析体系中的核心手段。

DSC不仅能直观呈现材料的热转变过程（如玻璃化转变、熔融、结晶、降解等），更能精准量化样品在热转变过程中的热流变化，即使是较弱的热行为（如聚合物共混物中不明显的玻璃化转变）也能被可靠检测。可满足实验室从定性识别到定量分析的多样化检测需求，适配不同场景下的实验研究与检测任务。实际测试时需要对实验参数进行精确控制：典型升温速率为5–20K/min，样品用量为5–20mg。

利用DSC早期检测相分离

DSC对于早期检测聚合物共混物中的相分离具有重要价值，因为它能够可靠地检测材料中的热转变与特征变化。针对聚合物共混物体系，在宏观缺陷出现之前，DSC即可给出不相容性与早期相分离的明确指示。

不相容性的特征指标：

多重玻璃化转变温度（Tg）的识别：在相容的聚合物共混物中，DSC热谱图通常只显示一个居中的玻璃化转变。然而，若出现两个或更多独立的T g峰，则表明存在多个相互分离的相。戈登-泰勒方程可用于理论计算该中间玻璃化转变温度：

式中 T_g,blend 表示二元混合物的玻璃化转变温度；w₁，w₂ 表示组分1、组分2的质量分数；T_g1，T_g2 表示纯组分1、纯组分2的玻璃化转变温度；k 表示戈登-泰勒常数（拟合参数，无量纲），反映两组分间的相互作用与体积效应。若该关系式出现偏差，则表明体系不相容。

峰形与峰宽分析：转变信号的宽化或不对称性，通常表明存在重叠相、未分离的相或早期偏析过程。玻璃化转变峰的半高宽与共混物的均一性相关，峰越窄，体系均一性越好。

熔融与结晶温度分离：若出现多个熔融峰或结晶峰，说明不同晶相共存。独立峰的出现表明各相在热行为上相互独立。通过对熔融峰积分，可对结晶度进行定量计算。

转变温度偏移：若测得的转变温度相较于纯聚合物发生偏移，可能表明存在相互作用效应或不相容组分的共存。

实际应用案例

工程热塑性塑料：对于PC/ABS共混物（聚碳酸酯/丙烯腈-丁二烯-苯乙烯共聚物），DSC可清晰检测到不相容体系中两个特征玻璃化转变温度：ABS约为110 ℃，PC约为150 ℃。加入相容剂后，这两个转变峰会合并成一个较宽的中间峰。

生物相容体系：医用领域的PLA/PCL共混物（聚乳酸/聚己内酯）具有特征结晶与熔融行为。通过DSC分析，可针对特定生物医用场景优化其降解动力学。

高性能塑料：航空航天领域用的PEEK/PEI共混物（聚醚醚酮/聚醚酰亚胺）需要精确的热性能表征。DSC可用于确定最佳共混比例，以获得最高的热稳定性。

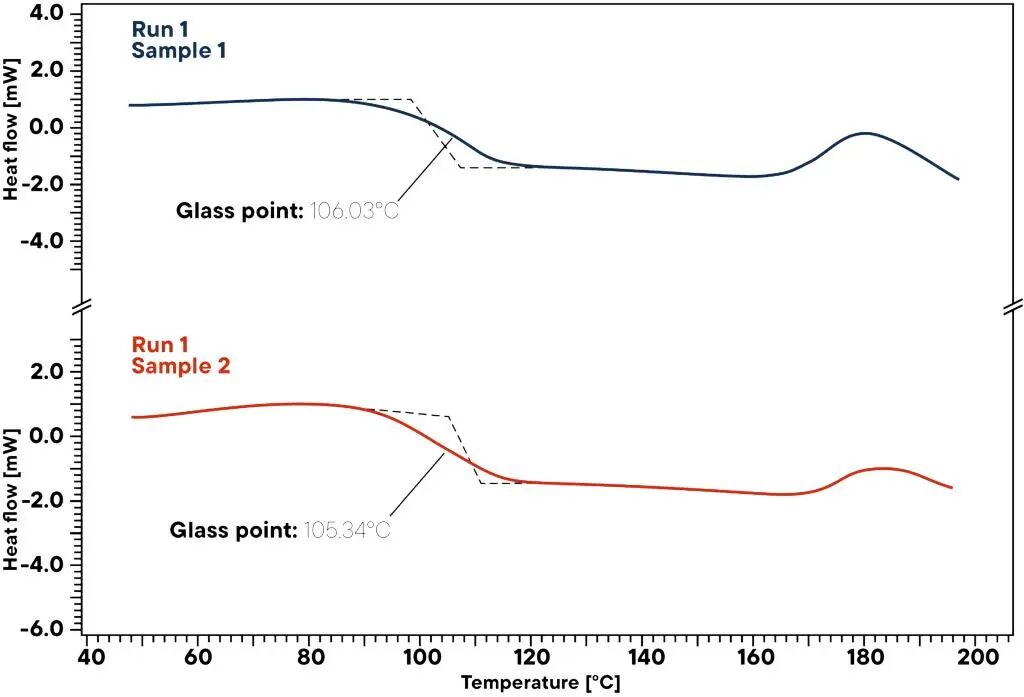

如下图所示，采用LINSEIS HDSC L62差示扫描量热仪对两种ABS样品进行测试。在程序控温条件下，记录样品与参比物之间的温差，从而使热转变过程得以显现。两种样品均在105-106℃左右表现出ABS典型的玻璃化转变。两条曲线的转变温度几乎一致，表明所测样品的材料组成与品质相近。

总     结

差示扫描量热法是可持续高分子共混物开发中工具。它能够早期检测相分离与不相容性，这对于工艺和产品优化至关重要。作为一种稳定可靠的分析手段，DSC能够提供精准的热分析数据，助力材料研发的定向调控。这些可通过热分析检测的特征信号，能为实验室人员与研发人员快速判断聚合物共混物的微观结构与相容性。随着人工智能技术的融入以及面向实验室快速检测的仪器小型化发展，DSC未来也将在聚合物分析领域中发挥关键作用。
